60-240
KW额定功率
96%
效率
IP55&IK-10
防护等级
CE
认证
基本参数
产品功率
60 / 120 / 180 KW / 240KW 可选
系统效率
≥96%
适用场所
快充站、的士站、公交站、物流园等
输入输出特性
| 型号 | EVC16-DH60K7P3UE(UC) | EVC16-DH120K7P3UE(UC) | EVC16-DH80K7P3UE(UC) | EVC16-DH240K7P3UE(UC) |
|---|---|---|---|---|
| 输入电压 | 260~485Vac(L1,L2,L3,N,PE),50/60Hz | 260~485Vac(L1,L2,L3,N,PE),50/60Hz | 260~485Vac(L1,L2,L3,N,PE),50/60Hz | 260~485Vac(L1,L2,L3,N,PE),50/60Hz |
| 最大输入电流 | 124A |
216A
|
310A | 400A |
| 输出电压 | CCs2: 200-1000Vdc /Type 2: 400Vac(CHAdeMo: 可选150 to 500 Vdc) | CCs2: 200-1000Vdc /Type 2: 400Vac(CHAdeMo: 可选150 to 500 Vdc) | CCs2: 200-1000Vdc /Type 2: 400Vac(CHAdeMo: 可选150 to 500 Vdc) | CCs2: 200-1000Vdc /Type 2: 400Vac(CHAdeMo: 可选150 to 500 Vdc) |
| 最大输出功率 |
DC: 60kW /AC: 22kW
|
DC:120kW /AC:22kW | DC:180kW/AC: 22kW | DC: 240kW/AC:22kW |
| 最大输出电流 | CCS2:200A /Type 2:32A(Boost Mode : 300A) | CCS2:200A /Type 2:32A(Boost Mode : 300A) | CCS2:200A /Type 2:32A(Boost Mode : 300A) | CCS2:200A /Type 2:32A(Boost Mode : 300A) |
| 接口类型 | 2*CCs2 +1*Type2 (Chademo 可选) | 2*CCs2 +1*Type2 (Chademo 可选) | 2*CCs2 +1*Type2 (Chademo 可选) | 2*CCs2 +1*Type2 (Chademo 可选) |
| 电缆长度 | AC电缆 4 米，DC电缆 5 米 | AC电缆 4 米，DC电缆 5 米 | AC电缆 4 米，DC电缆 5 米 | AC电缆 4 米，DC电缆 5 米 |
| 保护 | 过流、过压、欠压、接地故障检测、浪涌保护 | 过流、过压、欠压、接地故障检测、浪涌保护 | 过流、过压、欠压、接地故障检测、浪涌保护 | 过流、过压、欠压、接地故障检测、浪涌保护 |
一般特性
功率因数
≥99%
启动时间（s）
3-8
效率
≥96%
RFID 阅读器
ISO14443 TypeA、MIFARE® ONE(MF)Card
急停按钮
是
智能功率分配
是
剩余电流装置
Type A(≤30mA)
防护等级
IP55 （室外） 、 IK-10
工作温度
-25°C~+55°C
储存温度
-40°C~+75°C
相对湿度
≤95% 无凝露
最高海拔
2000m（2000- 5000m功率降额）
冷却模式
智能风扇冷却
噪音等级
≤70dB

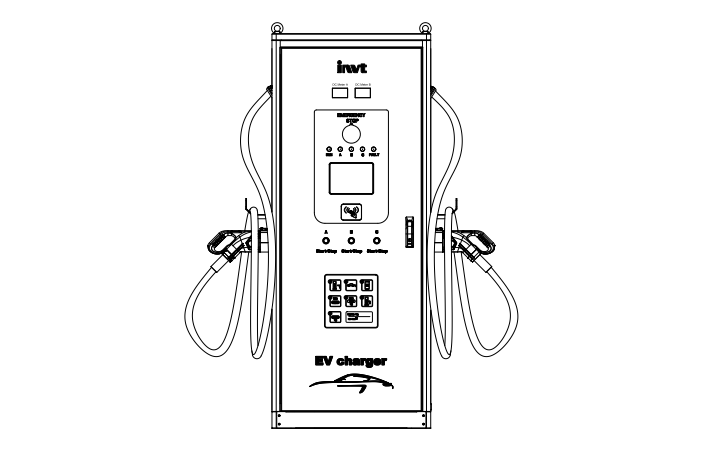

尺寸(W*H*D)
550*1840*750mm
外壳类型
镀锌板 SECC
重量
约250KG /280KG/320KG/340KG
用户界面
连接
通过 4G / 以太网（RJ45）上网
用户认证
QR code , RFID, POS 卡可选
剩余电流动作保护器
Type A(≤30mA)
用户界面
7.0-inch IPS-TFT-LCD Touchscreen
通讯协议
OCPP1.6J
电能计量
Class A(DC), Class B(AC）/CE,MID，PTB(optional)
认证
安全合规
EN 61851-23:2014,EN IEC 61851-1:2019 ,EN 61851-24:2014
EMC 合规性
EN IEC 61851-21-2:2021,EN IEC 61000-6-2:2019,ENIEC 61000-6-4:2019
质保
24 个月，保修期可再议
认证
CE(TUV)
